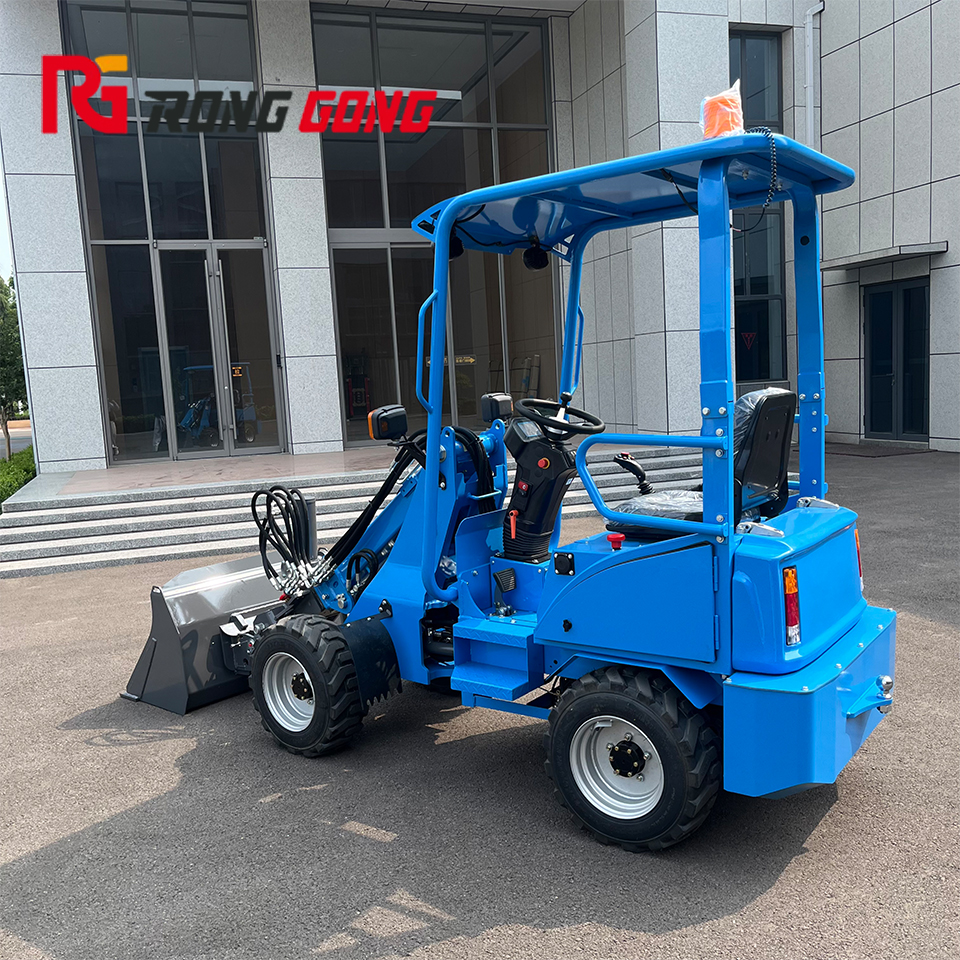

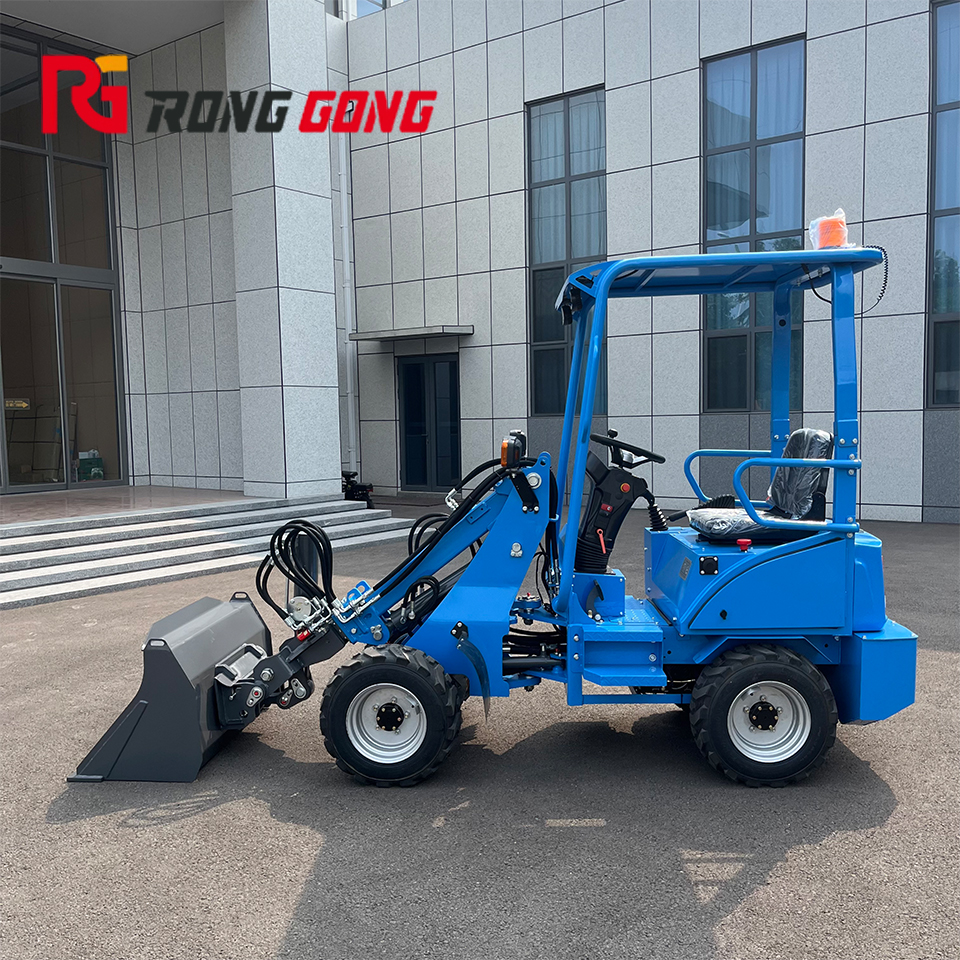

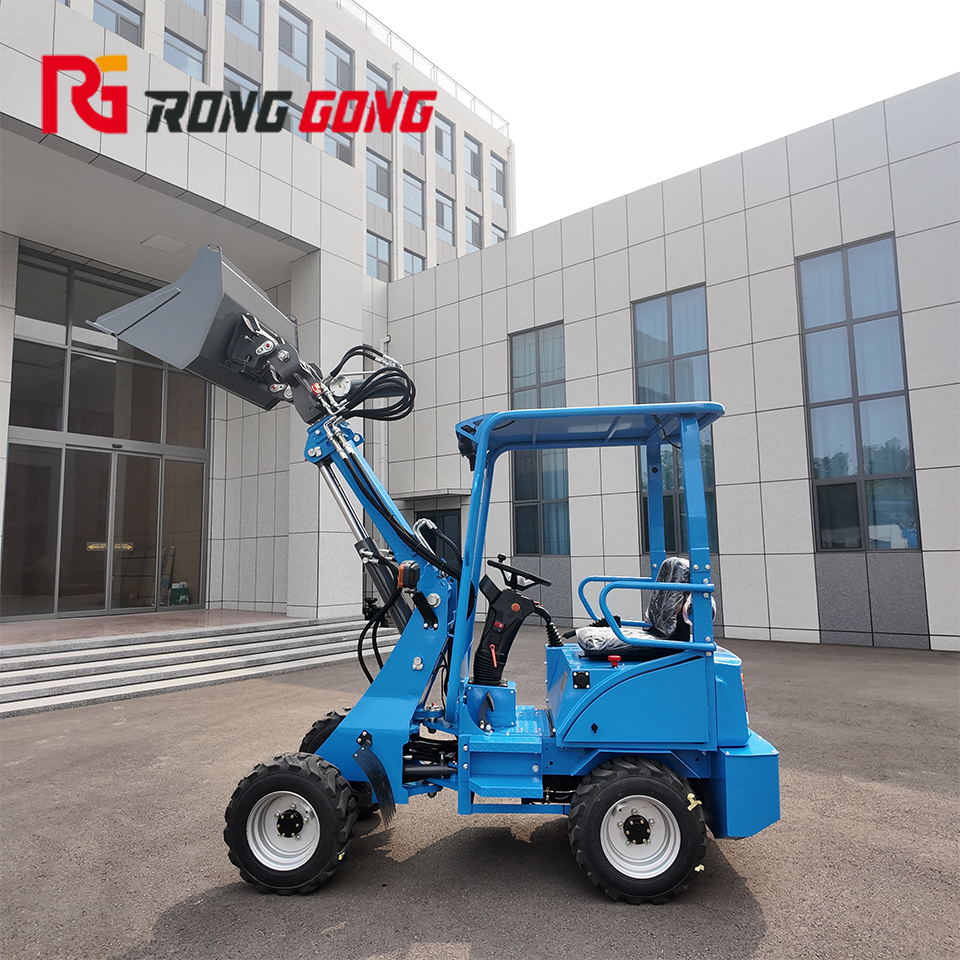

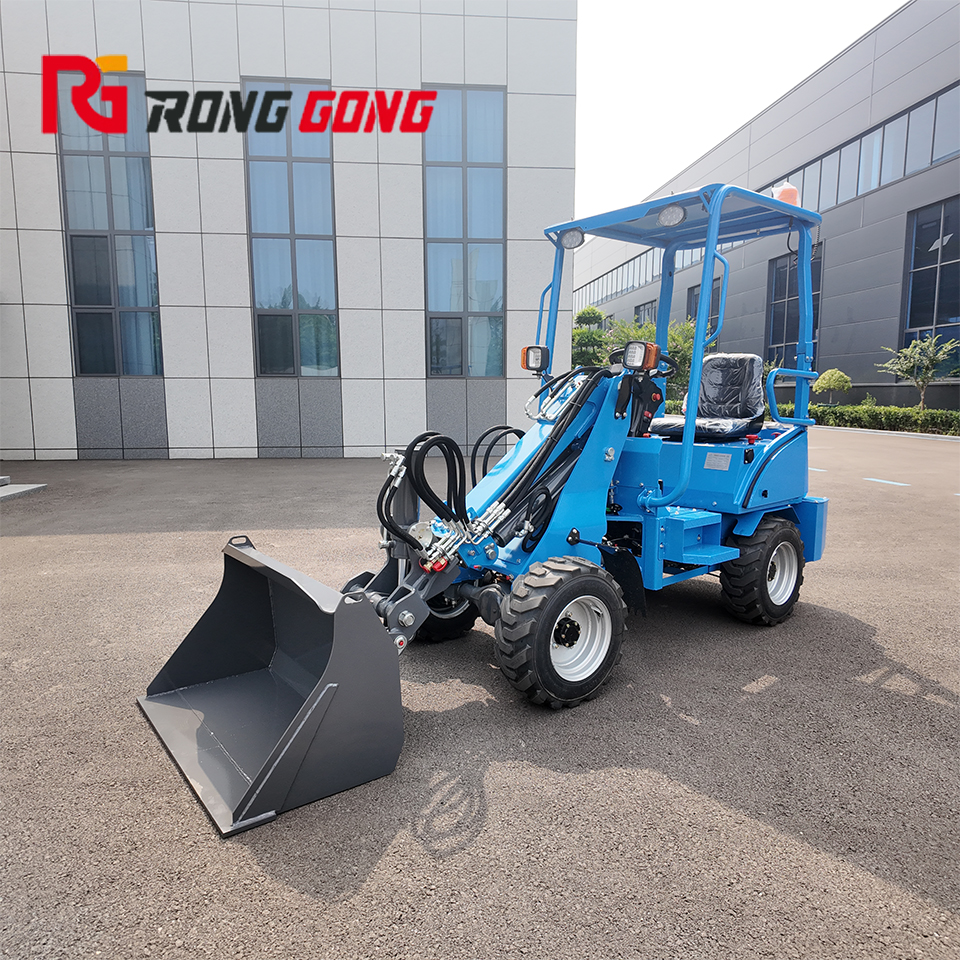

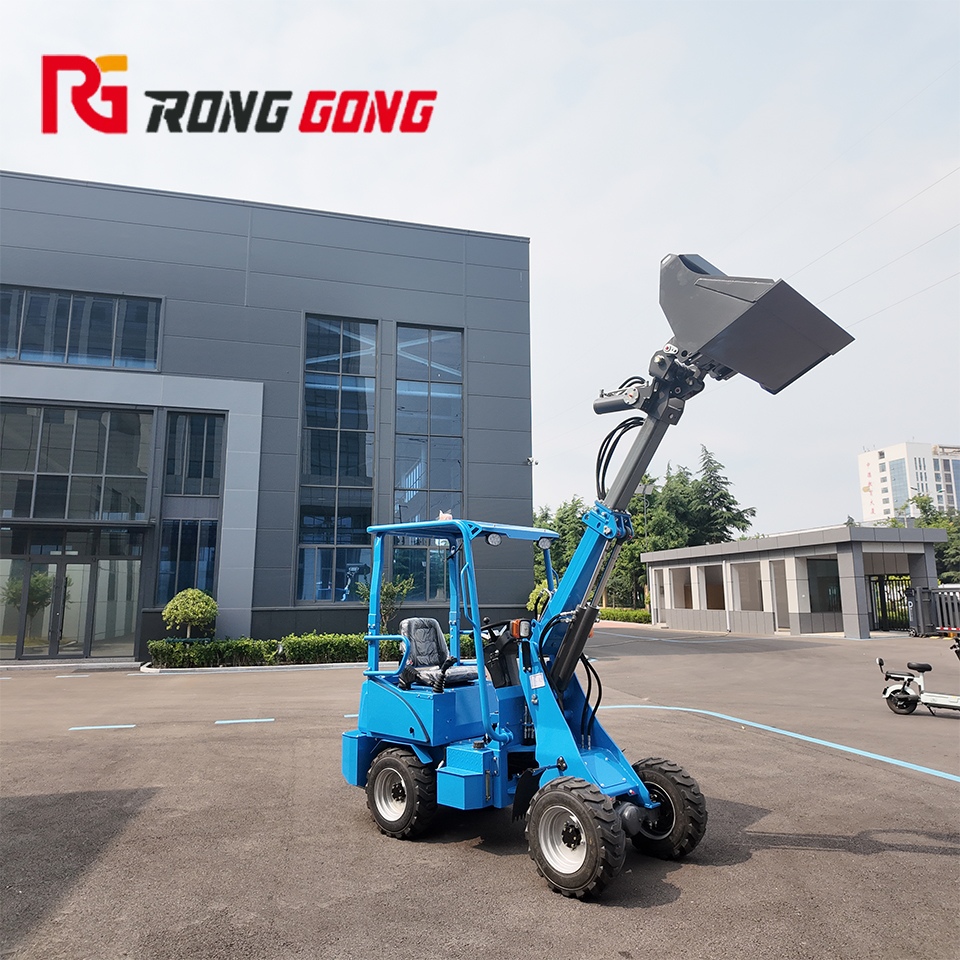

| LH-EV04伸缩臂 规格书 Electric Telescopic Loader LH-EV04 Specification | ||||
| 整机参数Overall System Parameters | 整机参数 Overall System Parameters | |||
| 项目 Descriptions | 参数 Parameters | 项目 Descriptions | 参数 Parameters | |
| 额定载荷 Rated Load Capacity ( kg) | 400 | 总长度 Machine Length (mm) | 3460 | |
| 铲斗额定容量 Bucket Capacity ( m³) | 0.22 | 总宽度 Machine Width (mm) | 1040 | |
| 倾倒高度 Unloading height (mm） | 1750 | 总高度 Machine Height (mm) | 2150 | |
| 缩臂举升高度 Lifting Height (Retracted Boom) (mm) | 2630 | 轴距 Wheelbase (mm) | 1490 | |
| 伸臂举升高度 Lifting Height (Extended Boom) (mm) | 3310 | 轮距 Track Width (mm) | 860 | |
| 缩臂卸载距离 Unloading Reach (Retracted Boom) (mm) | 380 | 蕞小离地间隙 Minimum Ground Clearance (mm) | 200 | |
| 伸臂卸载距离 Unloading Reach (Extended Boom) (mm) | 700 | 净重 Machine Weight (kg) | 1250 | |
| 蕞大载重量 Maximum Load Capacity （kg) | 400 | 电池组数 Number Of Battery Packs | 5 | |
| 蕞大崛起力 Maximum Rising Power （KG) | 600 | 额定电压 Rated Voltage （v) | 60 | |
| 蕞大爬坡能力 Max Climb Capability(°） | 15 | 铲斗长、深、宽 Bucket length*depth*wide ( mm) | 1050*386*626 | |
| 蕞大转向角度 Maximum Steering Angle (°） | 35±1 | |||
| 缩臂伸臂卸载高度 Unloading Height (Retracted/Extended Boom) (mm) | 1750-2450 | |||
| 传动系统 Drive System | 转向系统 Steering System | |||
| 项目 Descriptions | 参数 Parameters | 项目 Descriptions | 参数 Parameters | |
| 液压系统 Hydraulic System | 转向液压系统的类型 Types Of Steering Hydraulic Systems | 全液压转向 Fully Hydraulic Steering | ||
| 电机型号 Motor Model | YS155-3-60-S02A | 系统压力 System Pressure (mpa) | 16 | |
| 电压 Voltage (v) | 60 | 转向泵的类型 Types Of Steering Pumps | 齿轮泵 Gear pump | |
| 功率 Power (W) | 3000 | 转向缸径 Steering Cylinder Diameter (mm) | φ50-25 | |
| 排量 Displacement (ml/r) | 14 | 数量 Quantity (pc) | 2 | |
| 行走系统 Walking System | ||||
| 转速 Speed (r/min) | 3000 | 制动系统 Braking System | ||
| 电机型号 Motor Model | KC2500-60-QS | 项目 Descriptions | 参数 Parameters | |
| 电压 Voltage（V) | 60 | 行车制动器 Service Brakes | 鼓式制动器 Drum brake | |
| 功率 Power (W) | 2500*2 | 驻车制动 Parking Brake | 鼓式制动器 Drum brake | |
| 转速 Speed (r/min) | 3000 | |||
| 轮胎 Tyre | ||||
| 类型 Type | 23*8.5-12 | |||
| 工作压力 Working Pressure（kPa） | 0.3 | |||
| 数量 Quantity (pc) | 4 | |||
| 油液容量 Oil capacity Parameters | ||||
| 项目 Descriptions | 参数parameter | |||
| 液压油箱 Hydraulic Oil Tank (L) | 38 | |||
| 制动液 Brake Fluid (L) | 0.8 | |||
